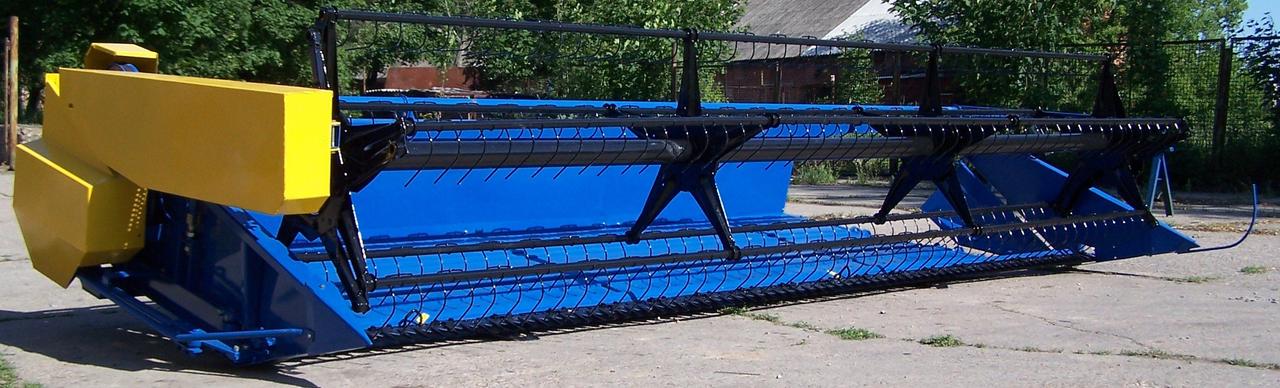

Жатка навесная валковая ЖВН-6У

Описание:

      Жатка валковая навесная ЖВН-6У (-01, -02) предназначена для скашивания зерновых, колосовых и крупяных культур при раздельном способе уборки с укладкой скошенной массы в одинарный валок. Используется во всех почвенно-климатических зонах. Жатка может использоваться в качестве прокосчика, обкосчика и для укладки сдвоенных валков, для чего на левой боковине предусмотрен отводной щит.

     Жатки популярны  благодаря своей надежности и простоте в эксплуатации. Чтобы соответствовать высоким требованиям, их постоянно подвергают испытаниям и совершенствованию. В своей конструкции орудия сочетает ряд современных и инновационных технических решений, позволяющих быстро и без проблемно собирать широкую гамму сельхозкультур.
         На жатках использована система привода косы типа Шумахер, которая обеспечивает высокую цикличность движения ножей косы (1144 циклы/мин) и длиннее ее ход, что значительно повышает производительность , обеспечивает точное срезание культуры. Редуктор ножа приводится в движение с помощью ременной передачи, обеспечивая «ровную» работу- без вибраций и перегрузок.
     На жатках установлены мотовила с металлическими зубами, которые поднимают даже существенно полегшие зерновые. Согласованная скорость мотовила и движения жатки позволяет продуктивно работать в любых условиях уборки урожая.
     В компании прекрасно понимают важную техническую истину : процесс уборки культур начинается именно с жатки. Поэтому правильный выбор устройства сделает работу вашей машины эффективной и производительной. Для полного раскрытия технического потенциала компания предлагает широкую линейку приставок для уборки зерновых и технических культур.
        Прочная конструкция и небольшой вес жатки, обеспечивают экономию топлива и следовательно, более низкие технические затраты. Все приводные валы изготовлены из высококачественного материала, которые гарантируют максимальный срок службы и меньший износ жатки. Жатка не требует гидравлических или электрических подключений, только механические. Мотовило, подающий шнек и режущий аппарат приводятся в действие с помощью цепей и ремней.


Агрегатирование:

Жатка ЖВН-6У навешивается на комбайны СК-5М «Нива», «Нива Эффект», «Енисей-1200» (выпуска до 01.01.2003г.). СКД-5 «Сибиряк» непосредственно на наклонную камеру комбайна не вызывая этим демонтажа основных узлов. Модель ЖВН-6У -01/-02 является модификацией серийной жатки ЖВН-6У и полностью подготовлена для агрегатирования с самоходными шасси косилок-плющилок КПС-5Г, КПС-5Б, Д-101 и энергосредствами Е301-304. Отличается от базовой модели системой навески и наличием промежуточной передачи.

Отличительные особенности жатки ЖВН-6У от жаток ЖВН-6Б, ЖВН-6А и аналогичных жаток ЖВН-6У других производителей:

Использована принципиально новая безредукторная схема привода транспортёра и ножа режущего аппарата. Вместо ненадёжного редукторного привода ведущего вала транспортёра применена ременная передача, что значительно снижает риск остановки транспортёрной ленты вследствие заклинивания либо поломки ранее применяемого редуктора, а также позволяет экономить на ремонте.

Жатка может быть оснащена режущим аппаратом типа SHUMACHER.

Улучшена конструкция шатуна и кулисы привода ножа и её крепление.

Жатка оснащена новым противонамоточным двухэксцентриковым мотовилом, полностью исключающим наматывание растительной массы.

Значительно усилены брус режущего аппарата, верхний пояс рамы жатки, боковины, балка мотовила и другие её элементы, что повысило надёжность жатки.

Расширяющаяся в сторону выбросного окна платформа гарантирует качество формирования валка и высокую надёжность протекания технологического процесса.

На жатке применяется мотовило универсальное, бесшпренгельное, пятилопастное с механизмом наклона граблин, противонамоточное, исключающее наматывание в месте соединения «луч-труба граблины» растительной массы. На цапфе вала мотовила установлена предохранительно-обгонная муфта, что при критических нагрузках исключает поломку мотовила и облегчает его техническое обслуживание(можно прокручивать мотовило по ходу его движения не прикладывая больших усилий)). От правильной сборки и установки мотовила на жатке, зависит его надёжная работа и качество выполнения технологического процесса. Поддержки мотовила выполнены из трубы 80 х 40 вместо 60 х 30, что исключает возможность их деформации.

Вместо ненадёжного чугунного вариатора (недостаточное качество литься, быстрый износ) применен штампованный из стального листа с использованием подшипников качения вместо подшипников скольжения и звёздочки из стали, что делает вариаторную группу более надёжной и долговечной в сравнении с предыдущими моделями, используемыми на жатках ЖВН-6А и ЖВН-6Б.

Отводной щит на левой боковине позволяет выполнять прокосы и формировать сдвоенные валки. Брус режущего аппарата значительно усилен, что исключает его деформацию.

Верхний пояс жатки значительно усилен в районе выбросного окна.
